Intel/Altera 系列FPGA简介
发布时间:2022/3/11
概述
自从Altera被Intel收购后,似乎放弃了整个中国市场,Altera市场占有率被其他FPGA厂家所侵蚀,国内目前还有一些公司用Altera的FPGA(CPLD居多),所以今天我们再去了解一下Intel FPGA系列产品。
PS:目前国内Xilinx ZYNQ系列使用比例非常高,其实Altera当年对标ZYNQ产品Clcyone V及Arria V系列SoC FPGA设计的架构要比ZYNQ更加合理,但是时事造英雄,当年Altera忙着“被”收购,导致SoC FPGA系列FPGA推广被自己“扼杀”,所以国内应用Altera SoC FPGA的很少,相应 的文档很少。当年我使用的第一款SOC FPGA就是Cyclone V(DE1-Soc),所有的问题都需要自己解决,当时的技术支持也只有TB上 的商家,很多问题都不能解决,跑个系统都花费了一个月时间,后面就转投Xilinx的怀抱了,诶!真香!

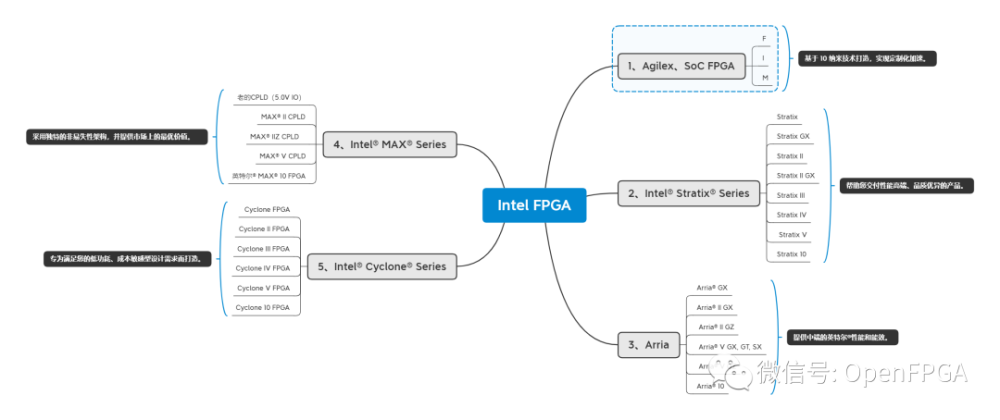

目前,Intel FPGA主要有5个系列,分别为:Agilex、Stratix、Arria、MAX、Cyclone系列,每个系列又根据不同应用场合有不同的小系列(我们称为二级系列),因为一些二级系列芯片早已停产,我们介绍时会从二级系列最新开始介绍,向前介绍,介绍到常用系列结束为止。
从上面可以简单分两个系列Agilex系列是收购Altera后推出的系列FPGA,其他系列基本都是Altera没被收购时的系列FPGA。这样区分其实没太大意义,只是想说的是。。。从Agilex系列之后Altera基本从国内消失了。
Agilex系列FPGA
英特尔 Agilex FPGA 家族从战略地位可以看做是Xilinx Ultrascale+系列对标产品。

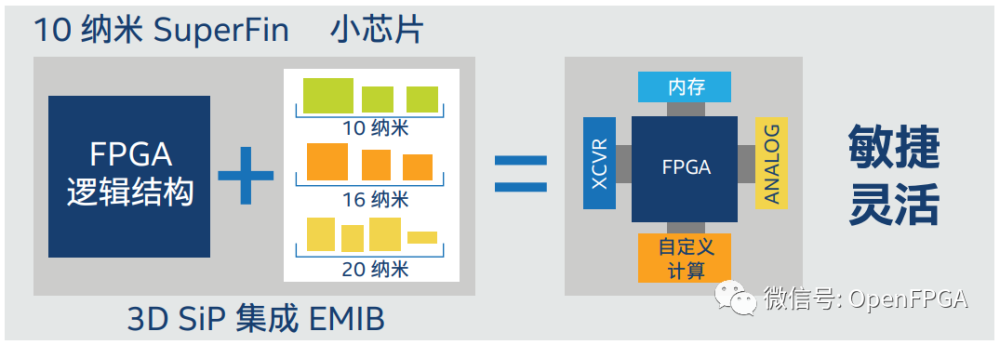

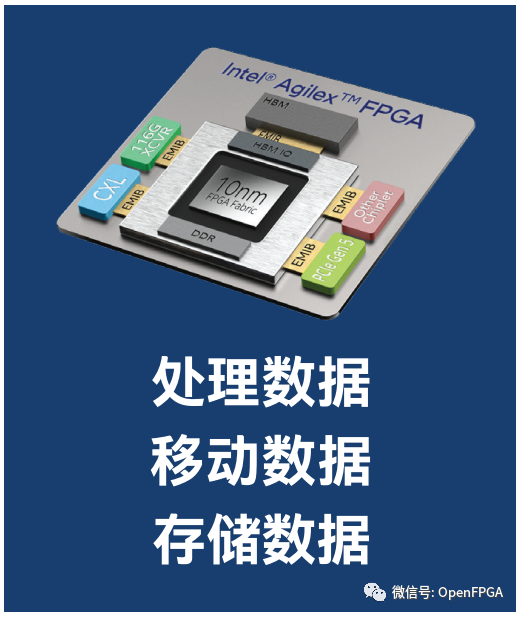

英特尔 Agilex FPGA 家族融合了英特尔 10 纳米 SuperFin 制程技术、与英特尔专有嵌入式多管芯互联桥接(EMIB)集成的 3D 异构系统级封装(SiP),以及基于芯片的创新架构,可为各种应用提供定制的连接和加速功能。
这种全新架构支持 FPGA 结构与专用逻辑块结合,比如收发器、处理器接口、优化的I/O、自定义计算、英特尔 eASIC 器件和许多其他功能,从而创建面向每种应用实现独特优化的解决方案。英特尔 Agilex SoC FPGA 还集成了四核 Arm* Cortex-A53 处理器,可提供高系统集成水平。

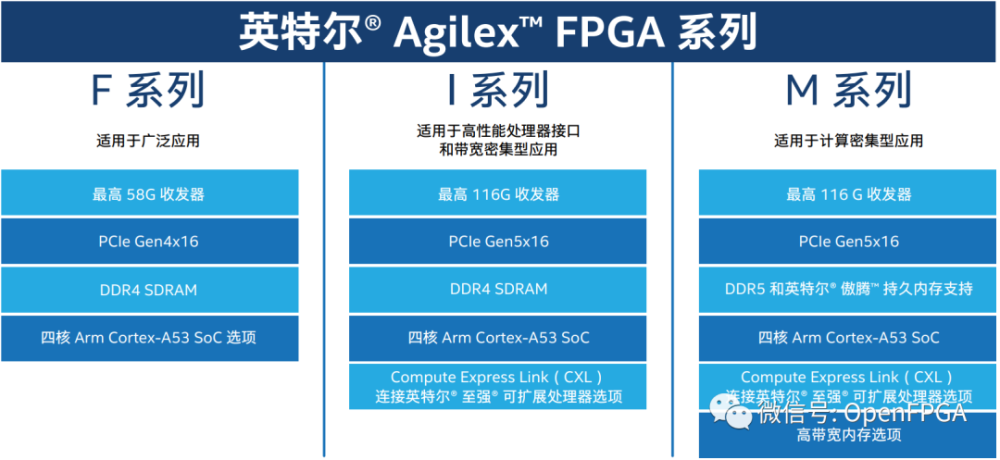

英特尔 Agilex FPGA分为下面主要的三个系列,主要如下:
Agilex F系列FPGA
英特尔 Agilex F 系列 FPGA 和 SoC FPGA 集成了带宽高达 58 Gbps 的收发器、增强的 DSP 功能、高系统集成度和第二代英特尔 Hyperflex 架构,适用于数据中心、网络和边缘的各种应用。英特尔 Agilex F 系列 FPGA 和 SoC 家族还提供集成四核 Arm* Cortex-A53 处理器的选项,以提供高系统集成度。

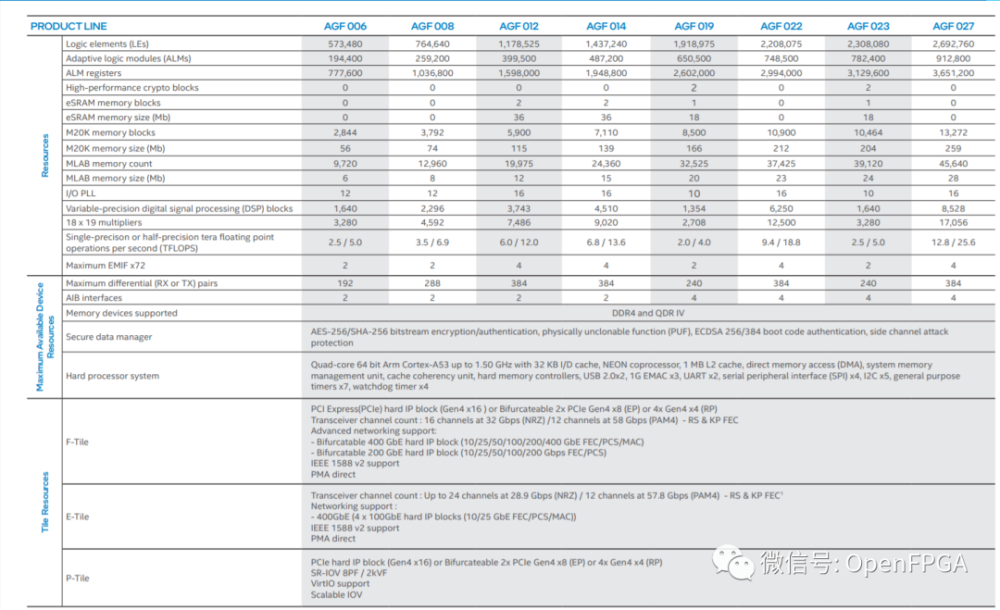

产品简表如下:
Agilex I系列FPGA
英特尔 Agilex I 系列 SoC FPGA 针对高性能处理器接口和带宽密集型应用进行了优化。通过 Compute Express Link 提供面向英特尔 至强 处理器的一致性连接、增强型 PCIe* Gen 5 支持和带宽高达 112 Gbps 的收发器,使得英特尔 Agilex I 系列 SoC FPGA 成为需要大量接口带宽和高性能的应用的理想选择。

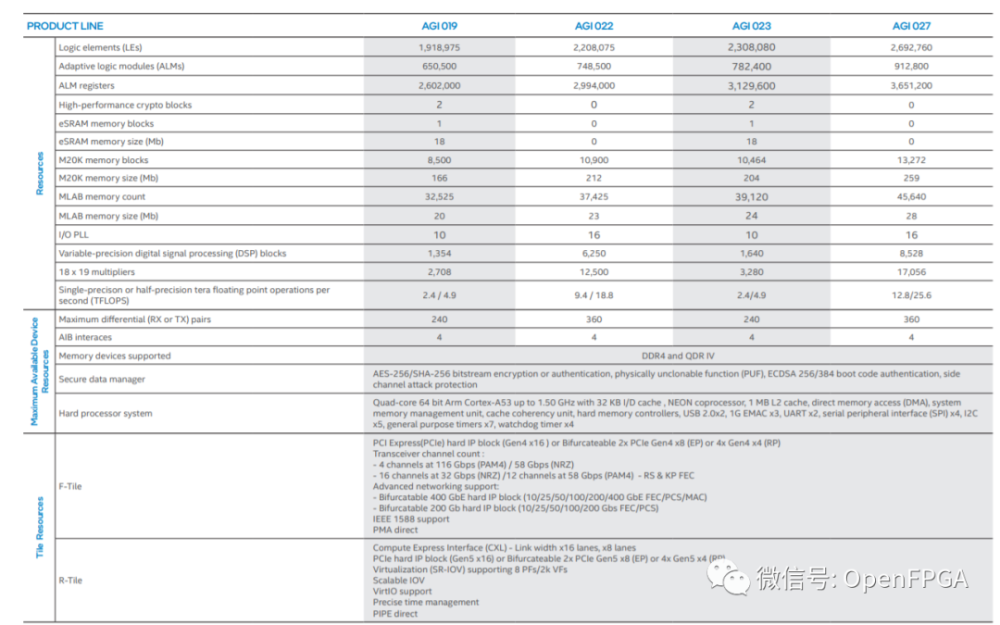

产品简表如下:
Agilex M系列FPGA
英特尔 Agilex M 系列 SoC FPGA 针对计算密集型和内存密集型应用进行了优化。英特尔 Agilex M 系列 SoC FPGA 提供面向英特尔 至强 处理器的一致性连接、HBM 集成、增强型 DDR5 控制器和英特尔 傲腾 DC 持久内存支持,针对需要大量内存和高带宽的数据密集型应用进行了优化。该产品家族即将上市(目前官网还没上市)。
Agilex系列FPGA命名规则
Stratix系列FPGA
这一系列部分人还是很熟悉的,从战略上讲对标Xilinx V系列FPGA。
目前在售产品
Stratix 10 FPGA 和 SoC

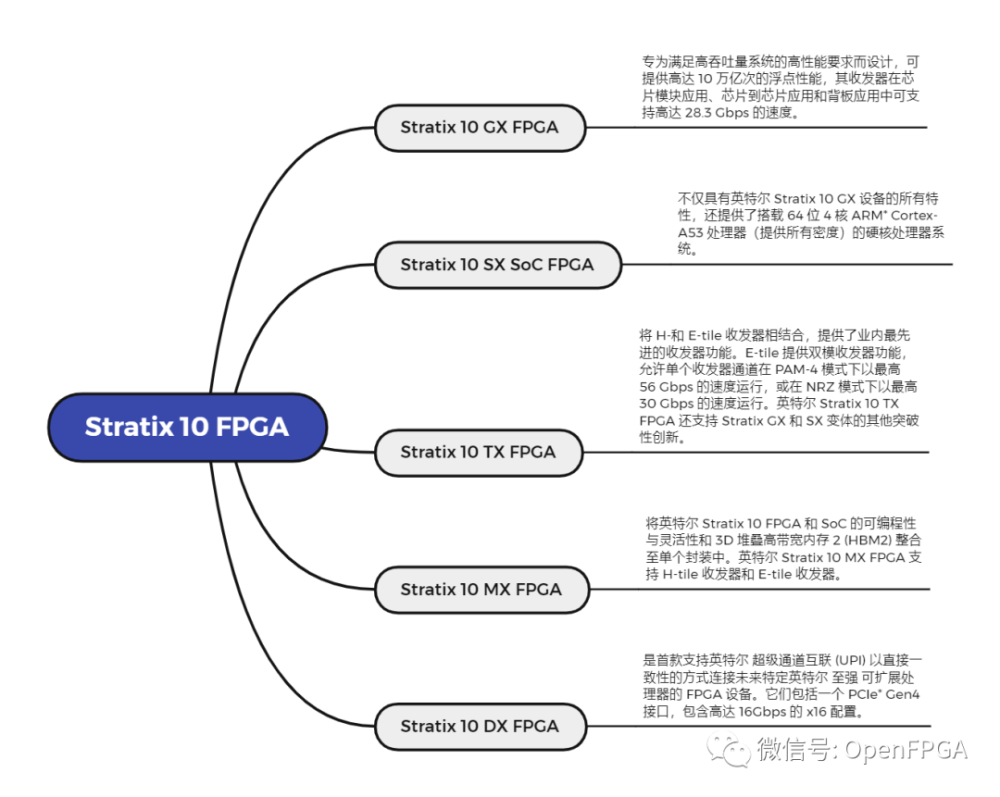

Stratix 10 FPGA又分为以下几个系列:

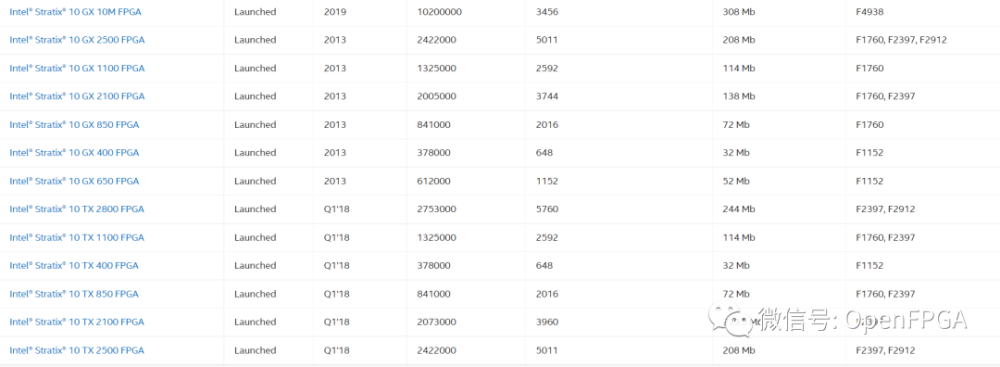

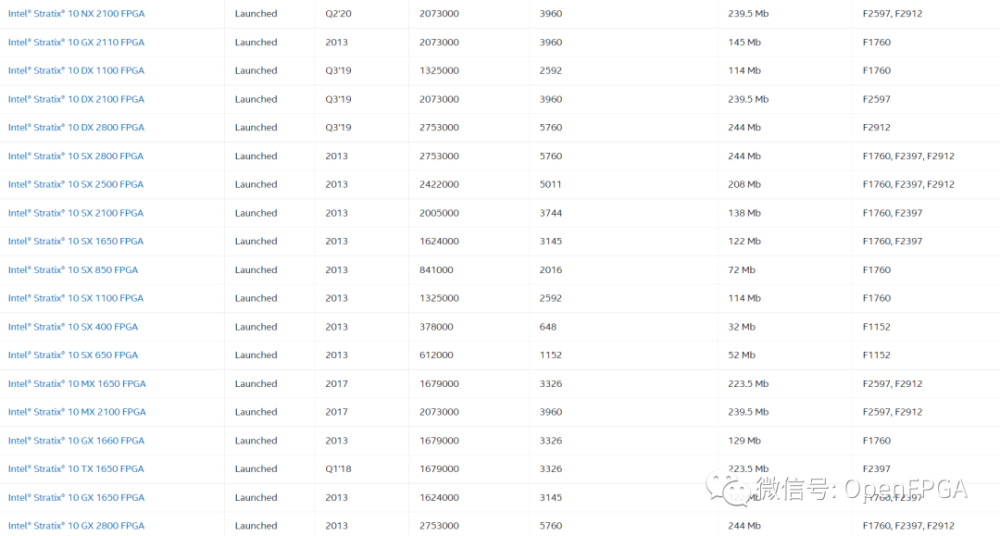

选型参考

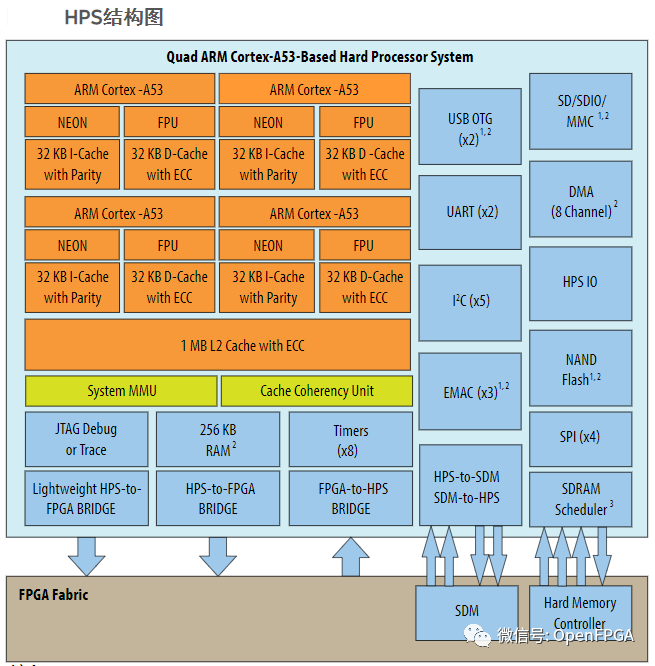

Stratix 10 FPGA 和 SoC 硬核处理器系统(HPS)
Intel Stratix 10 SoC硬核处理器系统(HPS)是Intel业界领先的第三代HPS。通过采用Intel的14-nm三栅极 技术性能, Intel Stratix 10 SoC器件采用集成四核64-bit ARM Cortex-A53,实现了高于上一代SoC两倍的性能。HPS通过增添一个系统存储器管理单元也实现了全系统硬件虚拟化功能。这些在体系结构上的改进确保了 Intel Stratix 10 SoC将满足当前和未来嵌入式市场的要求,包括:无线和有线通信,数据中心加速以及众多军事应用。
Stratix 10 FPGA命名规则

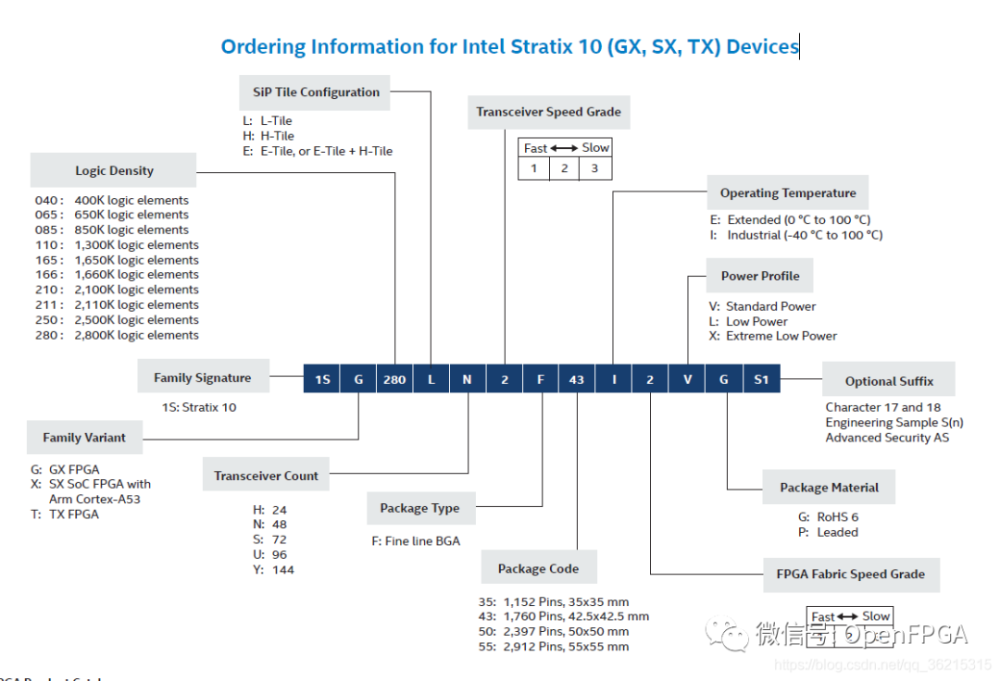

Stratix 10 (GX, SX, TX) Devices

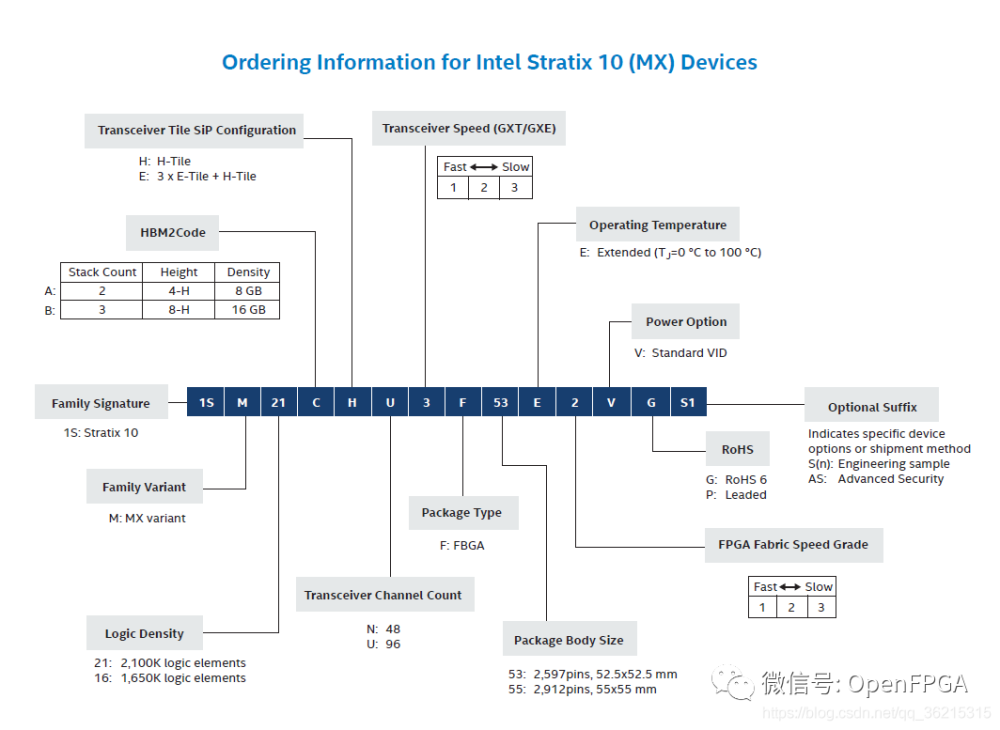

Stratix 10 (MX) Devices

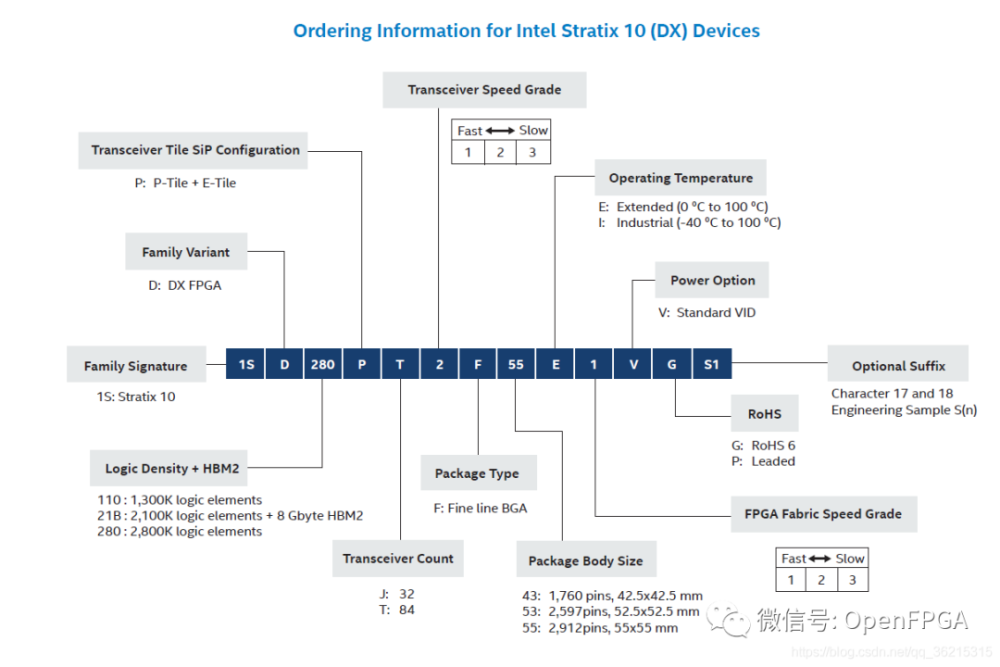

Stratix 10 (DX) Devices
Stratix V系列FPGA
英特尔的 28 纳米 Stratix V FPGA 在高端应用中实现了高带宽、高系统集成度,不但非常灵活,而且降低了成本和总功耗。

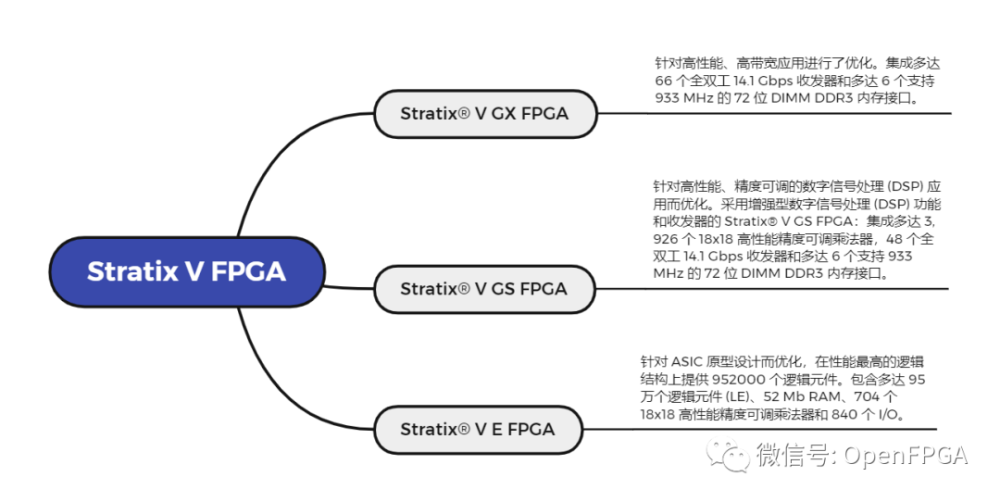

分为三个系列,具体如下:
与Stratix 10对比如下
Stratix V系列FPGA选型参考

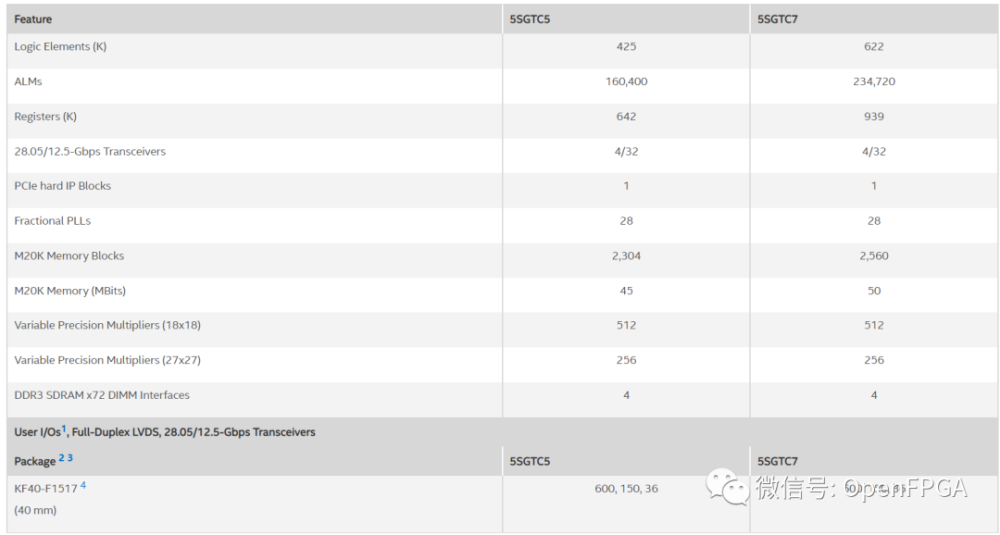

Stratix V GT Device

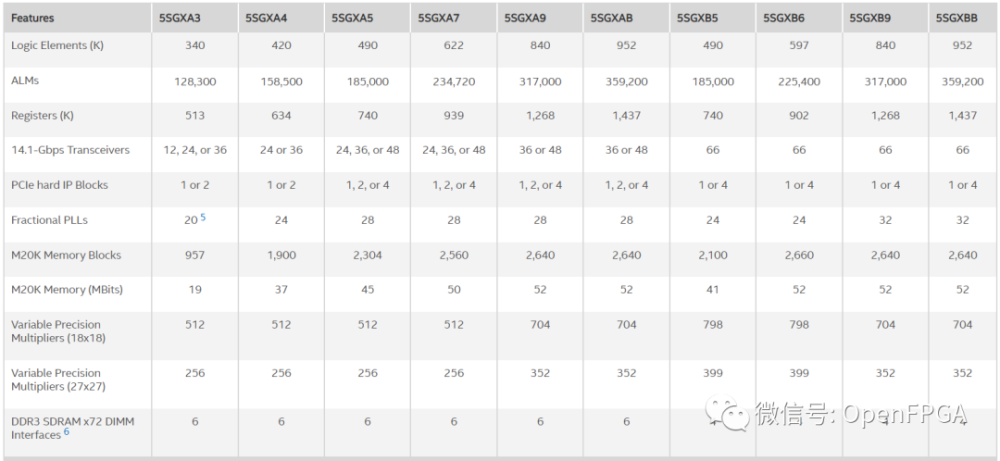

Stratix V GX Device

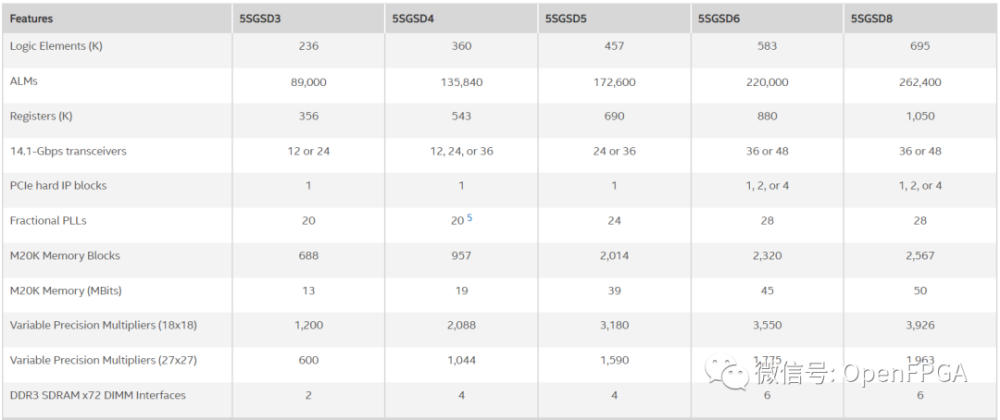

Stratix V GS Device

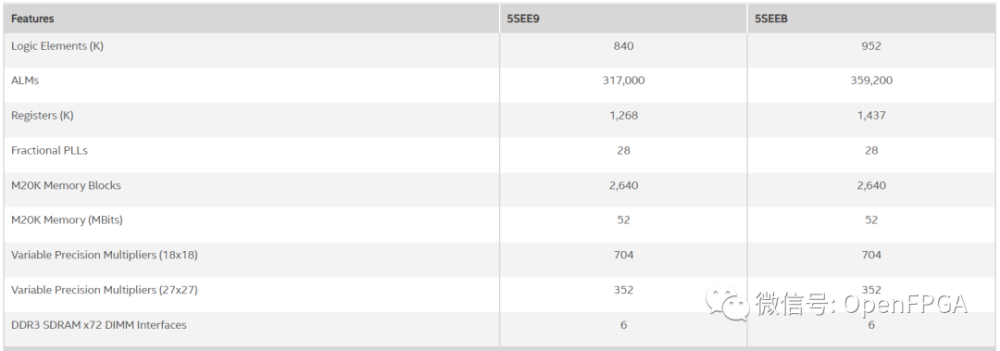

Stratix V E Device
Stratix V系列FPGA命名规则
Stratix IV系列虽然现在应用也很多,这里就不过多介绍了,有兴趣的请移步:https://www.intel.cn/content/www/cn/zh/products/details/fpga/stratix/iv.html?wapkw=stratix%20iv
Arria系列FPGA
Arria系列从战略角度讲对标的是Xilinx K系列FPGA。
英特尔 Arria 设备家族可提供中端市场中的最佳性能和能效。英特尔 Arria 设备家族拥有丰富的内存、逻辑和数字信号处理 (DSP) 模块特性集,以及高达 25.78 Gbps 收发器的卓越信号完整性,支持您集成更多功能并最大限度地提高系统带宽。此外,Arria V 和英特尔 Arria 设备家族的 SoC 产品可提供基于 ARM 的硬核处理器系统 (HPS),从而进一步提高集成度和节省更多成本。
各代Arria FPGA
Arria 10 FPGA 和 SoC
借助公开可用的 OpenCores 设计,英特尔 Arria 10 FPGA 的内核性能不仅显著高于竞争产品,并且还提供了高达 20% 的 Fmax 优势。此外,英特尔 Arria 10 家族提供可编程逻辑行业唯一基于 20 纳米 ARM* 的 SoC,可提供高达 1.5 GHz 的时钟频率。英特尔 Arria 10 家族还首次在 FPGA 中提供了对浮点运算的强化支持,从而将 DSP 性能提升到新的水平。

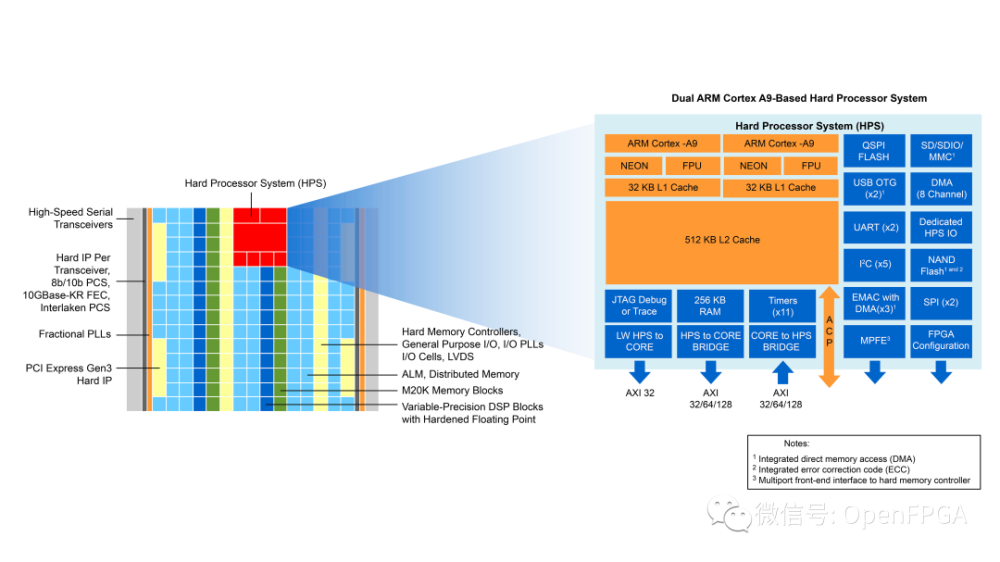

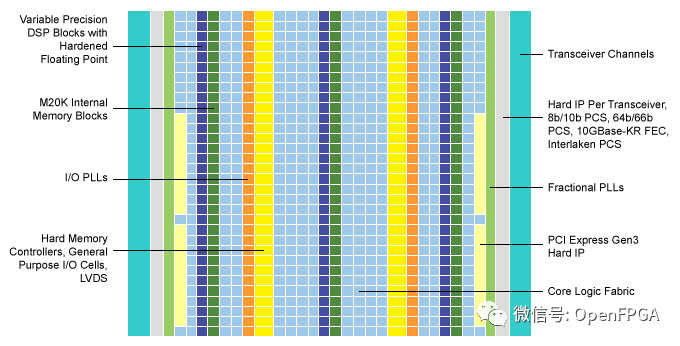

架构如下:

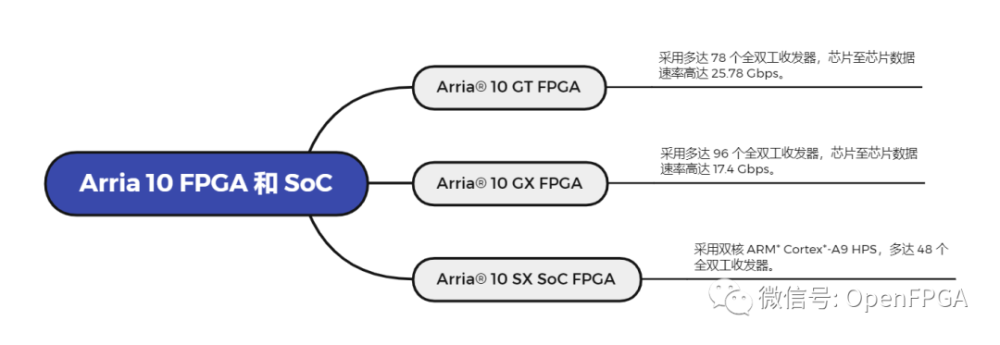

主要分为以下三个系列:

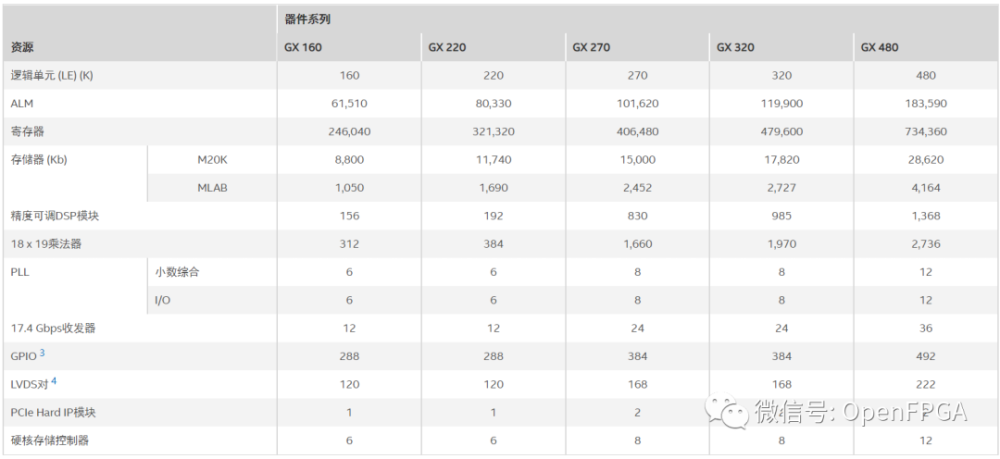

Arria 10 FPGA 和 SoC选型参考
Arria 10 GX器件

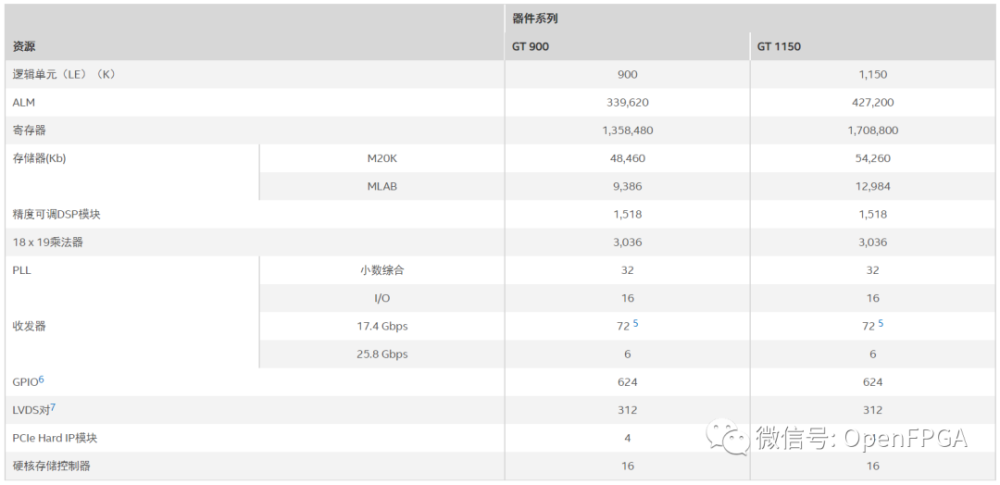

Arria 10 GT

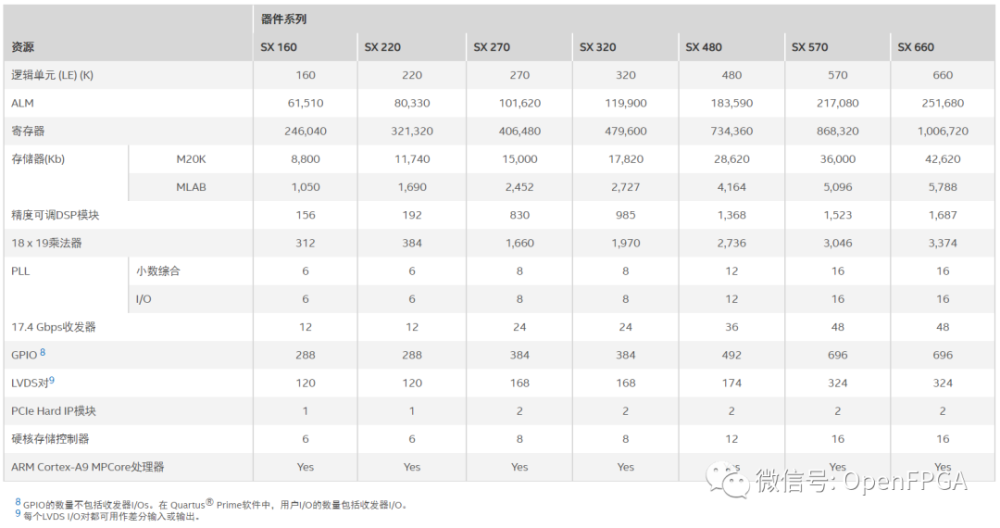

Arria 10 SX

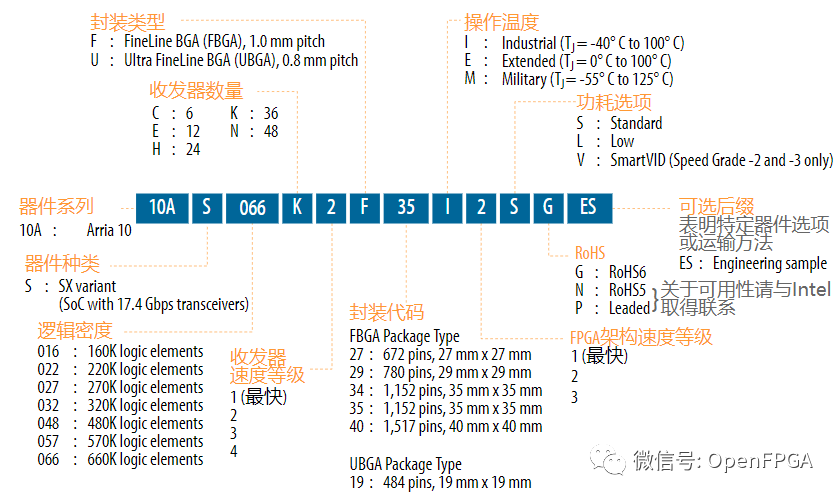

Arria 10 FPGA 和 SoC命名规则

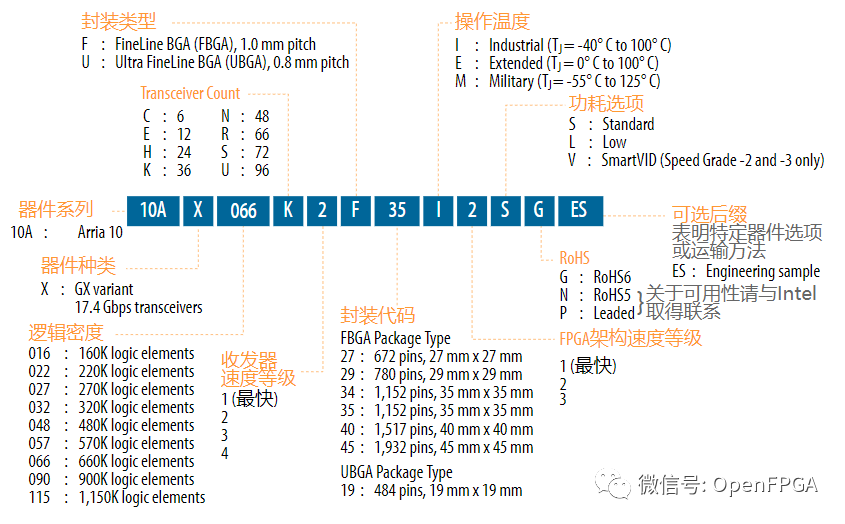

Arria 10 GX器件

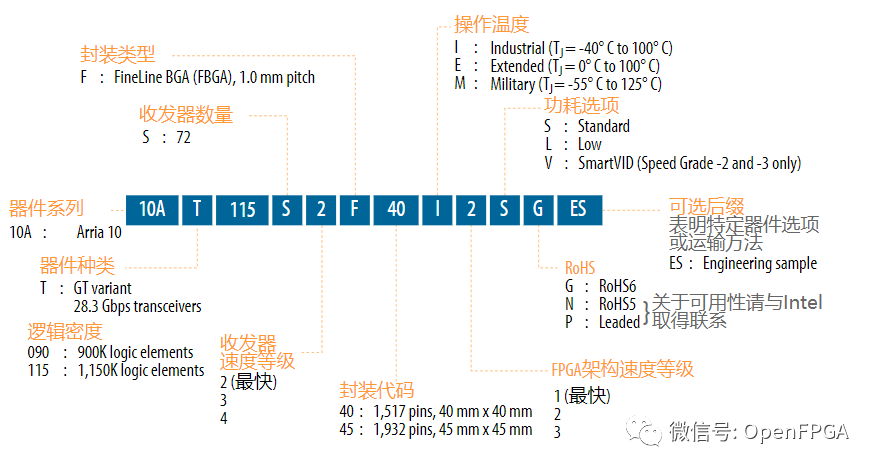

Arria 10 GT
Arria 10 SX
自适应逻辑模块-ALM

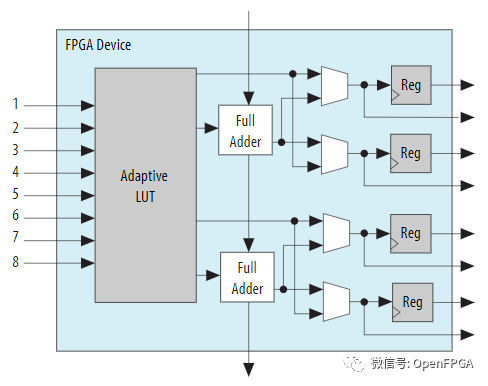

如图 1 所示,增强的 ALM 具有 8 个输入,包括一个可拆分查找表 (LUT)、两个专用嵌入式加法器和 4 个专用寄存器。
实施基于 7 - 输入 LUT 的选定函数、所有 6 - 输入逻辑函数和两个独立函数(由更小的 LUT 组成,如两个独立的 4 输入 LUT),以优化内核利用率。为每个 8 - 输入可拆分 LUT 提供 4 个寄存器。这支持 器件最大限度提升核心性能和核心逻辑利用率,并为寄存器密集型和高度管道化设计提供更轻松的时序收敛。
ALM 特性与优势
Arria V FPGA 和 SoC

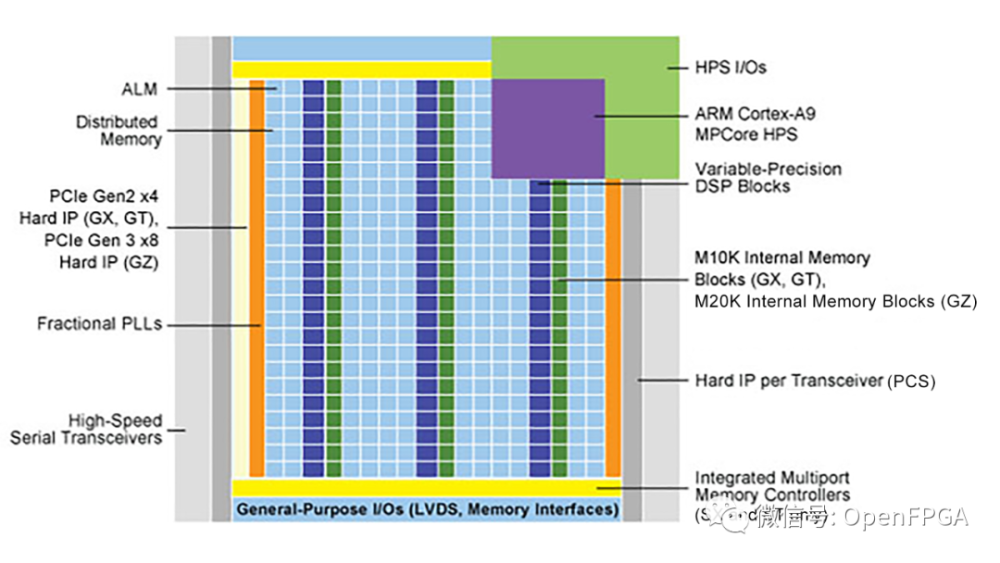

架构
